用于电磁流量计的485手操器结构及实施方法
技术领域
本实用新型涉及电磁流量计技术,特别是涉及一种用于电磁流量计的485手操器的技术。

背景技术
目前,随着工业自动化程度的提高,电磁流量计的应用越来越广泛。电磁流量计通常都安装在作业现场,电磁流量计所采集的数据通过485通信总线传递给上位机系统,上位机系统根据电磁流量计采集的数据控制相应设备的运行。
现有电磁流量计在使用过程中,经常需要更改表内参数,比如当被测管道内的介质发生变化时需要修改表内的密度等参数,当流量大小发生变化时需要修改表内的瞬时单位、总量单位等参数以保证显示精度。现有电磁流量计都是通过安装在电磁流量计本体上的仪表键盘修改其表内参数的,但是在某些场合通过电磁流量计本体上的仪表键盘修改其表内参数会很不方便,比如电磁流量计安装在荒郊野外,操作人员去修改一次参数需要花很多时间,又如电磁流量计安装在防爆场所,这种场所通常都不允许工作人员打开电磁流量计的端盖或进行键盘操作,从而给电磁流量计的表内参数带来了不便。

实用新型内容
针对上述现有技术中存在的缺陷,本实用新型所要解决的技术问题是提供一种能远程修改电磁流量计的表内参数的用于电磁流量计的485手操器。
为了解决上述技术问题,本实用新型所提供的一种用于电磁流量计的485手操器,所述电磁流量计设有计量端485通信模块,其特征在于:该手操器包括键盘、单片机、操作端485通信模块和485通信连接件;
所述单片机设有人机交互接口及通信接口,并内置有参数设置软件,其人机交互接口连接键盘,其通信接口经操作端485通信模块连接485通信连接件。
本实用新型提供的用于电磁流量计的485手操器,能利用电磁流量计与上位机系统进行通讯的485通信总线与电磁流量计进行远程通信,因此无需使用现场电磁流量计的仪表键盘即可远程修改电磁流量计的表内参数。

附图说明

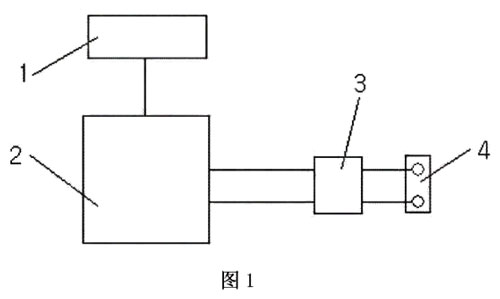

图1是本实用新型实施例的用于电磁流量计的485手操器的结构框图。

具体实施方式
以下结合附图说明对本实用新型的实施例作进一步详细描述,但本实施例并不用于限制本实用新型,凡是采用本实用新型的相似结构及其相似变化,均应列入本实用新型的保护范围如图1所示,本实用新型实施例所提供的一种用于电磁流量计的485手操器,所述电磁流量计设有计量端485通信模块,其特征在于:该手操器包括键盘1、单片机2、操作端485通信模块3和485通信连接件4;所述单片机2设有人机交互接口及通信接口,并内置有参数设置软件,其人机交互接口连接键盘1,其通信接口经操作端485通信模块3连接485通信连接件4。
本实用新型实施例中,所述单片机是型号为m430f147的微处理芯片,单片机中内置的参数设置软件为现有技术,所述操作端485通信模块是型号为SP3485的通信芯片。
本实用新型实施例适用于通过485通信总线与上位机系统进行通讯的电磁流量计的表内参数设置。
本实用新型实施例所提供的手操器采用主从方式与电磁流量计进行通讯,通讯时本实用新型实施例所提供的手操器为主机,电磁流量计为从机,这种通讯方式类似于上位机系统与电磁流量计的通讯方式,上位机系统与电磁流量计进行通讯时,上位机系统为主机,电磁流量计为从机,由于在同一个485总线上同一时间有多个主机工作时容易出现冲突,因此本实用新型实施例与电磁流量计进行通讯时,作为主机的上位机系统与电磁流量计之间的通讯ZUI好暂停。
本实用新型实施例的使用方法如下:
将485通信连接件4接入需设置表内参数的电磁流量计与上位机系统进行通讯的485通信总线,通过键盘输入设置的参数值,单片机收到键盘输入的数据后通过其通信接口转发给操作端485通信模块3,操作端485通信模块3对收到的数据编码后通过485通信总线传递给目标电磁流量计,目标电磁流量计通过其计量端485通信模块接收操作端485通信模块3送来的数据,并根据收到的数据更新相应的表内参数值;每次通讯均由作为主机的本实用新型实施例的手操器发起,作为从机的电磁流量计进行响应,必要时从机回传规定的信息。
