电磁流量计的前期安装、维护和接地

电磁流量计的前期安装、维护和接地

(1)电磁流量计的现场安装必须严格按使用说明进行,应用电磁流量计测量液体的电导率应大于10-5S/cm。首先传感器的安装位置必须保证被测液体完全充满测量管,有必要时进行定期清洗,如果电极被沉积层覆盖或被沉积层短路,将输送不出信号产生粗大误差。其次电磁流量计使用前还应根据被测液体的种类、性能、温度和压力选用具有合适的内衬及电极的传感器。zui后选择流量计量程时应不低于设计的zui大流量值,正常使用的流量zui好处于流量计满量程的30%~80%之间。

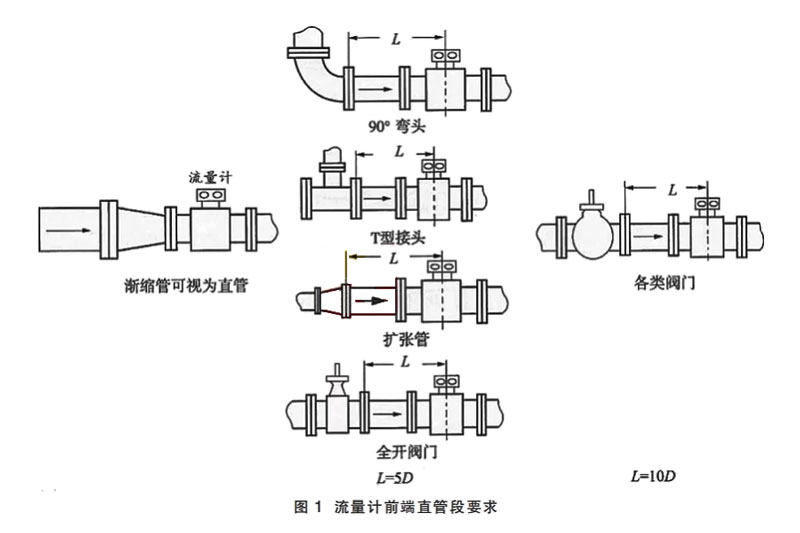

(2)为便于检修,传感器上下游应安装阀门并有旁路,传感器和转换器的安装处应避免有较强的交直流磁场或剧烈的振动。上游如有弯头、三通、同心异径管或全开闸阀后,传感器上游离电极的中心线应有至少5倍管道内直径的直管段,如有不同开度的阀门,应有10倍管径的直管段,如图1所示,下游直管段为2~5倍管径的直管段即可。此外为避免流速分布及涡旋对测量的影响,流量调节阀应设置在传感器的下游,当上游直管段长度不够时,在压损许可情况下可安装流动调整器,安装后其直管段长度应达到流动调整器说明书的要求。

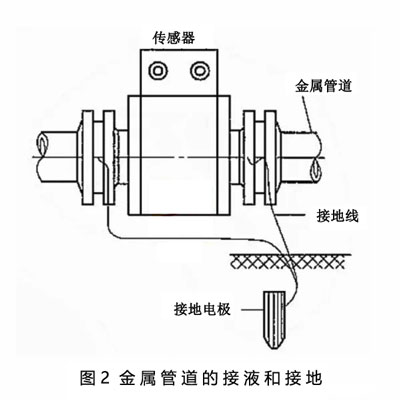

(3)电磁流量计流量信号是以被测导电液体为基准电位的,整个测量管道内的导电液体看成电阻为零的导体,两个电极对导电液体为基准电位的,整个测量管道内的导电液体看成电阻为零的导体。当传感器前后为金属管道,应合理接地,如图2所示,如果液体输送管道为非金属管或其他绝缘管,应在传感器和输液管道之间装内部与液体接触的金属接液环(或称接地环),然后用导线与传感器接地端连接接地,如图3所示。
