水井分层测试技术采用高精度井下电磁流量计、压力计、磁定位、自然伽码、温度计等五参数组合测井仪测井,可以获得射孔井段各层在不同稳定注水压カ下的吸水量(动态吸水剖面或真实吸水剖面),各层(段)的吸水指数、各层启动压力、地层压力、有效渗透率、表皮系数等参数。为了解注水井层间吸水状况,指导水井调剖,合注井转分层注水,分层注水量调配等提供直接的决策依据。也可以为油藏动态分析,注采井网调整提供非常重要的资料。
众所周知,同位素吸水剖面测试技术具有两大技术缺陷:一是由于同位素在井筒壁(套管腐蚀严重或油管污染严重的井)上吸附而影响测试资料的准确性和可靠性;二是对于非均质油疲,井底存在大孔道、裂缝等,由于同位素难以附着在井壁附近,因而会得到错误的结论。另外,由于每层段的吸水量是由全井吸水量按照水层段的放射性同位素吸附强度的相对值计算得到的,所以,无法排除套管上部(非射孔层段)的漏失。而该技术是采用高精度流量计直接测试进入每层段的吸水量,不受其它因素影响,所以,准确可靠。除此之外,该技术还可以提供同位素法无法实现的动态吸水剖面的优势。即在不同注水压力下每一层段的吸水量。具有安全、无污染,可连续进行重复测试。
主要用途
1.分层注水决策与分层注水调配
在合注井转入分层注水前,通过注水井分层测试技术所提供的分层吸水能力资料,可以帮助确定分层注水管柱和配注方案。了解该井是否适合进行分注,分几段注水合适,要实现地质要求的配注方案,所需的zui低注水压力和每层所需要的水嘴规格。在分注前即可了解到分注后,在不同注水压力下,**层段的吸水量变化情况。
2.调剖决策
通过动态吸水剖面测试,可以发现注水井段的超吸水层,从而指导调剖,增加吸水厚度。通过调剖前后的吸水剖面测试,可以有效地进行调剖效果评价
3.油藏动态分析和注采系统分析
分层测试成果提供的分层参数对于了解油藏的单层特性,注水效果分析等提供非常重要的动态资料,可以分析各层注水效果,=水驱效率,确定分层注采比等。

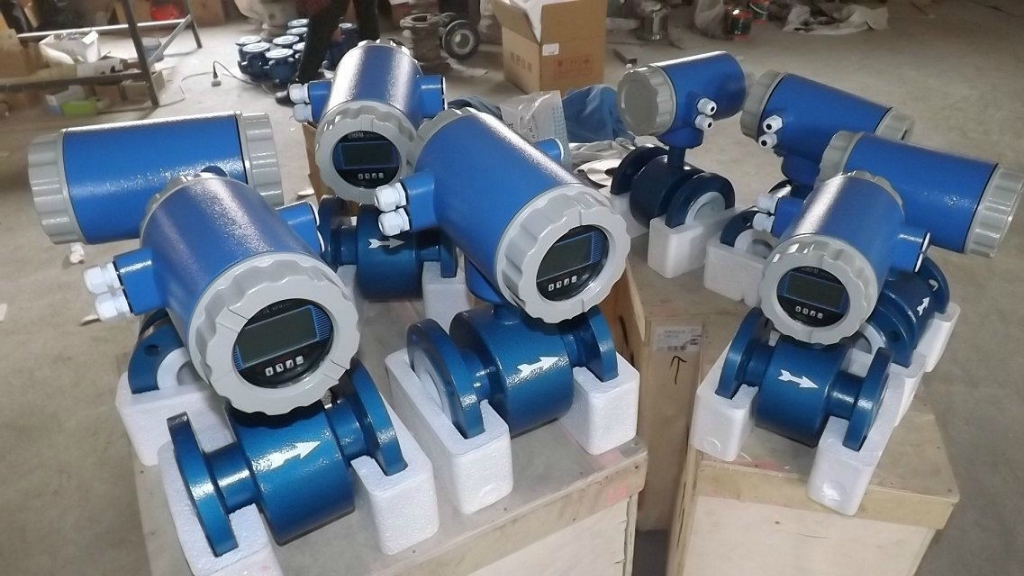

系列高精度电磁流量计适用如治金、造纸、石油化工、电力、水利、城市给排水等行业液体流量计量检测。尤其是水处理行业大口径流量测量方面有独到的优越性。要求液体电导率不低于5uS/cm。传感器生产采用 Fisher& porter的技术和设备。
大口径无需采用外置功率推动器
可拆卸电极可选具有励磁电流自动补偿功能,保证了仪表精度长期准确电容法空管信号检测,响应速度快,精确率高，可插拔专用存储芯片。
性能
口径:DN3~DN3800精度:士0.4%、士0.2%
满量程流速设定范围:0.4~15m/s
外壳:铸铝(DN3~DN300),碳钢(DN350~DN3800)法兰:碳钢喷锌防腐或喷漆,可选不锈钢
流量输出:模拟电流信号和脉冲信号直流隔离输出,RS485、Hart、 Profibus-DP等可选防护等级:IP67、IP68(潜水型)
测量介质温度:-25℃~130℃,-25℃~180℃(可选)环境温度:-20℃~60℃
供电电源:220VAC、24VAC、24VDC正反向流量可测量分体型传感器和转换器之间电缆长度可达200m,且电缆长度不受电导率影响。
