大庆石化公司炼油厂在水处理过程中使用酸碱作为药剂，药剂由储罐进入计量罐，再去下游工段使用。计量罐一方面不能液位过高，另一方面还要进行计量，给下游工序提供准确的药量，计量罐的液位测量就更为重要。过去使用的是差压测量方法来测量计量罐液位，由于介质具有非常强的腐蚀性和危险性，长期使用会在计量罐的底部残留部分杂质，引导管经常堵塞，给液位的测量带来了不便。
射频导纳是一种新型物位控制技术，是电容式物位技术的升级四。即仪表工作时，仪表的传感器与罐壁及被测介质形成导纳值，物位变化时，导纳值相应变化，电路单元将测量导纳值转换成物位信号输出，实现物位测量。
1.1射频导纳液位计的测量原理
射频导纳液位计的工作原理是基于电容器电容量的变化测量液位，其电容传感器是根据圆筒电容器原理进行工作的。由2个长度为L,半径分别为R(外)和r(内)的圆筒形金属导体，中间隔以绝缘材料便构成圆筒形电容器。当中间所充介质是介电常数为ε1的气体时，电容量为：
C=2πε1L(R/r)
如果电极的一部分被不导电介电常数为ε2的液体所浸没时，则必然会有电容量的增量△C产生（因为ε2>ε1,),此时两电极间的电容量C’为：
C’=C+△C
假如电极被浸没的长度为L,则4C为：
△C=2π(ε2-ε1)L/In(R/r) (1)
从式(1)中可知，当R,r, ε1, ε2不变时，△C与L成正比关系，因此测出电容增量的数值便可知道液位的高度。
1.2射频导纳的特点
射频导纳与电容式技术zui重要的区别在于测量量的多样化和防挂料技术。射频导纳测量的多样化在于不止是测电容量，还有电阻和电感量，从而使测量更加准确。防挂料技术是在测量电极和地极之间加入屏蔽电极，将测量电极保护起来，不受挂料影响。射频导纳的特点有5个。
(1)通用性强。可测量液位及料位，可满足不同温度、压力、介质的测量要求，zui高测量温度可达800℃，zui大压力可达5MPa,并可应用于腐蚀、冲击等恶劣环境。
(2)防挂料。独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
(3)免维护。测量过程无可动部件，不存在机械部件损坏问题，无须维护。
(4)抗干扰。接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
(5)准确可靠。测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。
2.射频导纳的安装与调校
2.1射频导纳的安装

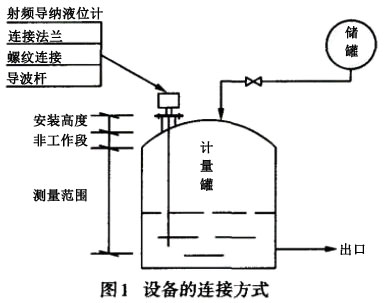

(1)一般是垂直安装。连接方式多为螺纹连接，见图1。
(2)测量点选择不要太靠近罐边。
(3)插入的导波杆长度应包括测量范围、非工作段和安装高度。
(4)硬杆式传感器下端不用固定，软缆式传感器用重锤或底锚固定。
(5)仪表外壳与罐保持良好接地。
(6)安装高度要大于150mm。
2.2射频导纳的调校
仪表在上电前要确定电源电压符合要求，检查电源极性不能接错。上电调校时，要先调零点，再调满度。调校计算公式：
输出电流值=液位高/测量范围×16+4。
3.结束语
射频导纳液位计在酸碱计量罐上应用后，液位测量准确、稳定，不受液体挂料、腐蚀的影响，两年多没有进行维护，效果显著。
