一、测定原理及构造

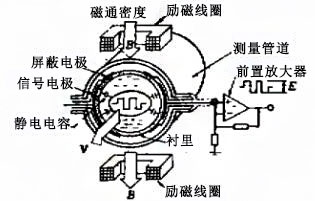

无电极式电磁流量计原理如图所示。当导电性液流过与流动方向垂直的磁场(测量管道)时,根据法拉第电磁感应定律,就会产生与平均流速成正比的感应电动势E。这一电动势用一对信号电极检测,该电极放置在(不接触流体,称无电极)与流动方向及磁场方向垂直的测量管村里外壁上测得们流量信号经转换放大后,即作为流体的体积流量这个电动势用下式表示,即与平均流速成正比:
E=KDv
式中K——系数;B磁通密度;d——检测器内径(测量管道内径):v——流体的平均流速。
该无电极式电磁流量计与电极式电磁流垫计的不同点,是它的信号电极设置在衬里的外表面上,流体与电极通过衬里隔离,不与流体直接接触由于衬里的隔离作用,在流体与电极之间形成很小的静电电容流体产生的电动势通过信号电极和流体间的静电电容耦台,从而实现了非接触检测。由于静电电容很小(在数PF~数十PF之间)信号源阻抗很高,雨易于受到外来杂波及漏电流的干扰。另外,还能引起寄生电容造成的信号衰减和杂波的发生。为了防止这些不良现象,在信号电极周围采取屏敝措施,采用密封驱动的方式,使两者电位,这样就抵消了寄生电容的訛响,提高了抗干扰的能力。再则在检测器内设置前置放大器,通过进行阻抗变换,减轻了传输线对变换器的响,前置放大器的电源由励磁电路的电压供给,使检测器与变换器的对接与过去的电极式电磁流量计相匹配
二、主要性能
无电极式电磁流量计在工艺方法、口径范图及导电率等方向比过去都有所改善,其主要性能如下:
1.检测器(测量管道)有25、40、50、80、100mm五种规恪的口径。
2.测量精度为士1%F。
3.测量流范围(经流速换算)ZUI小可测1m/s,ZUI大可测10m/s,
4.测量流体的温度范围—20~120C。
5.测量流体的压力98KPa~2MPa。6.可测定的流体导电率车5u/m以上。7.输出的流量信号电流DC4~20mA8.负载电阻0~600,9.脉冲信号:换算脉冲电路、晶体管触点:脉冲率力1h~10m;,脉冲宽度为10m.
10.具有疋臣离杌及切换择等通信功能
11.防水构造:sc0920耐水型。12.主要部件的材质:检测器忖里采用化铝陶瓷材料,外壳保用不锈钢或碳素钢制造,变换器采用耐腐蚀的铝台金外壳,
13.使用电源电压AC100或AC110.50/60Hz,功率消耗约10vA
三、特点
1.适于泥浆混入型流体,被洌流体中含有泥浆时电极式流计由于电极与流体接触流动的泥浆将会冲击电极,加之电解作用,会产生杂波。影响励磁电流的频率,要从根本上改善和抑制接触液体产生的杂波是困难的。无电极式的电磁流量计由于电极不接触流体,所以能从根本上解决电位变化引起的杂波,达到稳定测量的目的,
2.适于低导电性流体,无电极电磁流量计由于利用静电电容检测电动势,信号源具有很高的阻抗。检测器内设置了具有高输入阻抗的前置放大器,为此,信号衰减被控制到了ZUI小限度。其结果,即使对阻抗高的低
导电性流体也可稳定测量。电极式电磁流量计被测流体导电率下限值在300~500/m,而无电极式电磁流量计ZUI小可测定5s/m的流体,大约改善了2位数。
3.适于附着性流体。在测定附着性流体时,过去电极式电磁流量计的电极表面容易附着物质,使输出出现偏差而不稳定。特别是绝缘附着物更会影响测定的精度,而无电极式的电磁流量计,绝缘性附着物不影啊
流体与信号电极之间的静电电容可檩定测量。另外,电极式电磁流量计,在附着性物质的导电率很高时,会产生电动势短路现象,同样也会使输出电流降低,影响测量精度,
4.接触流体部分可靠性高。电极被衬里材料严格密封,形成与液体隔离的状态,所以不存在被腐蚀及磨擦损耗,也从根本上解决了泄漏电流损耗问题。另外接触液体部分的衬里采用了高性能材料:流量计采用了高纯度的氯化铝陶瓷作为衬里,具有强度高、耐腐蚀、耐磨损的优点无电极式电磁流量计与过去电极式电磁流量计比,扩大了砬用领域,提高了性能和测量精度。它的出现将会取代电极式电磁流量计
