德尔塔巴流量计
德尔塔巴流量计
  • 产品名称

    德尔塔巴流量计

  • 产品分类

    巴类流量计

  • 公司名称

    江苏创辉自动化仪表有限公司

  • 免费热线

    15312307860

  • QQ报价

    点击咨询

CH-HLVD德尔塔巴流量计运用范围可以用于测量干燥气体,潮湿气体,液体或蒸汽的介质,不受介电常数限制。适用通径广,从3毫米到15米,只是有三种规格,DF8用于超小口径, DF10用于小口径,它们为管道连接;DF25用于常用口径(65毫米~3米);DF25D用于蒸汽;DF25HD用于高压(69Mpa,双面支撑);DF25 Qicklock用于满足快速拆卸的要求;DF50用于大口径;对于高温,腐蚀的介质,具有特殊的探针材料和管道连接材料;对于具有高密度的尘埃物质的介质,可以使用在线吹扫装置,以保障多种工况下的灵活运用。通常的均速管的压力损失比孔板要小得多,只有孔板的5~10%;另一方面,由于压损小,会带来差压小(高压与低压的压差),使得对选择差压变送器的要求提高,成本增加,否则会使变送器的输出精度下降,因为量程无法做到满量程。所以一个好的探头必须兼顾到压损和差压二方面。GZ德尔塔巴的曲面设计充分考虑到了该因素,截面本身是对称的,曲面分为三部分(如下图),迎面部分为平滑段,使探头平滑地与介质接触;第二部分为加速段,将介质的流速平均加速三倍,通过增加与介质的接触面,提高迎面段的压力;第三部分为高低压分界尖峰,突然阻力消失,在探头后面形成低压区,实际的彩色速谱可以充分反映介质流速的变化。所以说,XY-HLVD系列德尔塔巴探头的设计满足了压损小和差压大的要求。
精度高:
经过第三方测试,以及根据***新的数据表明,尽管在相当短的直管段下,也能达到2%的精度。达到1%精度的直管段比一般的产品要短得多,如下图。重复性为0.1%。由于压损小,对探头的磨损小,只要安装合适,可以长时间维持高精度。
运行成本低:
由于压损小,使管道中的动力损失就小,通常意义上讲,均速管的运行成本只有孔板的十分之一。
安装工作量小:

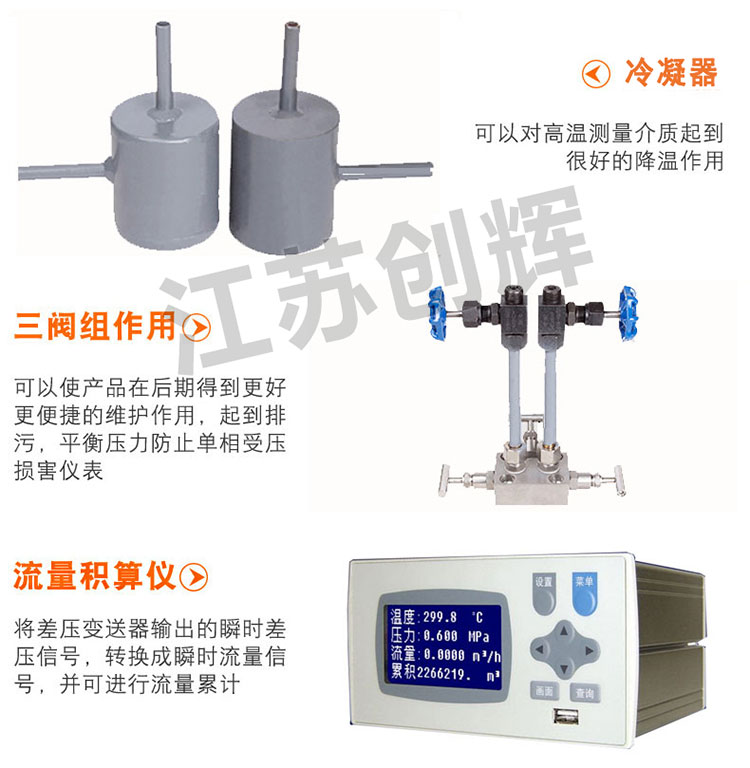

因为该传感器是插入式工作方式,具备安装方使,简单的特点。对于大多数的通径只是在管路中开一小孔。CH-HLVD系列德尔塔巴DF25, 孔径为28毫米,DF50为54毫米,然后将探头导管与管道进行焊接,就基本完成了现场安装,工作量是安装孔板的40%。据多年安装经验,开孔需要5分钟,焊接探头套管20分钟,插入固定探头10分钟,安装三阀组5分钟,装差压变送器10分钟,接线10分钟,整个过程大约只需60分钟(一体化)。一体化/分体安装自由选择:德尔塔巴的探头是整整意义上的一体化探头,无论被测介质是气体还是液体,或是高温的过热蒸汽,可以将差压探头、温度和压力的测量以及差压变送器在一根探头上安装,在探头与差压送器之间的连接方式有10多种(选择),有专门为过热蒸汽的冷凝器,有用于直接连接变送器的椭圆法兰,也有简单的R1/2″外螺纹,提供分体/一体化安装的各种连接,能够满足各种需求。对于过热蒸汽,大多数产品均要求分体安装,用户必须自己配冷凝器和其它配件。而GZ德塔巴连同冷凝器,截止阀或者球阀均一并提供,安全可靠,简单可行,是真正的一体化探头。
孔大不易堵:
对于烟气测量或者带有颗粒的气体/液体测量,堵的问题是大多数用户关心的问题。创辉公司保证,若介质中尘埃不大于130mg/m3, 对于CH-HLVD系列德尔塔巴的探头不需要进行任何维护和吹扫。从流体力学角度出发,在流体中的任何形状的楔物,在前端会出现流体堆积,使压力增高,在楔后压力减小,在运动中的尘埃无论高压有多大,低压有多小,都会有可能进入楔中的孔。在流体静止时,由于布朗运动,尘埃更会进入楔内孔里。所以问题不在于压力高低,也不于任种截面,而在于如何能让这些尘埃出来,不堆积。无疑,定时吹扫是一个解决方案。创辉公司在探头上孔的分布和孔径上做了大量研究,孔径大(8毫米)异物容易进,也容易出;上下二个孔接近探头边缘(管道边缘),异物不易堆积。孔径小,无疑会造成不容易进,也不容易出,而进是的,多少只是时间问题。其它产品的孔要比GZ德尔塔巴小得多。




上一条:阿牛巴流量计 下一条:没有了!
