CH-UHZPP磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁浮子液位计又叫磁翻柱液位计或者磁翻板液位计，是一种能就地显示或带远传与控制的液位计。**用于石油、化工、轻工、电力、核工业以及食品、医疗等工业中，对各种她、罐、槽、箱等容器中介质的液位进行指示和控制。它可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有***的可靠性和抗腐蚀性能。
磁浮子液位计原理
磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的***磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
（或者可以这样说）：根据浮力原理制作，磁翻板内浮子在主体内（与容器相通），随着被测介质液位的升降而上下浮动，利用内浮子的磁性组件吸引翻板内的指示器来直接醒目地指示出被测容器内的液位变化。

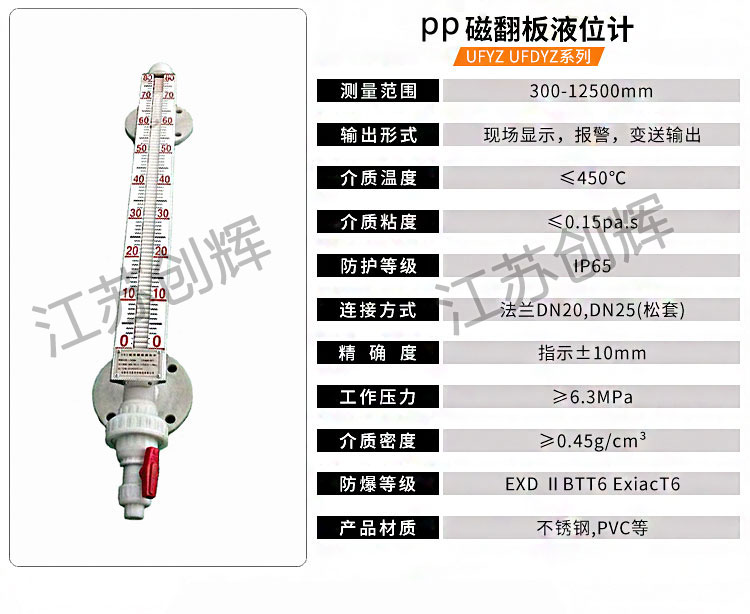

二、技术参数
1、本体材质：304 、316 、316L、 PP塑料
2、介质密度：0.49～1.99（g/cm3）
3、介质粘度： ≤0.019Pa.S
4、测量精度：±10mm
5、防护等级：IP65
6、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
7、传输方式：4-20ma。
三、产品选型
|
CH-UHZ |
磁翻板液位计 |
|
代 号 |
显示方式 |
|
|
就地显示 |
|
|
就地显示+4～20mA远传 |
|
|
代号 |
安装方式 |
|
C |
侧装式 |
|
D |
顶装式 |
|
|
代号 |
类型 |
|
无 |
基型 |
|
W |
保温型 |
|
J |
防腐型 |
|
S |
防霜型 |
|
Z |
保温防腐型 |
|
Y |
顶装防腐型 |
|
|
代号 |
报警控制 |
|
0 |
无报警 |
|
1 |
带上限报警 |
|
2 |
带下限报警 |
|
3 |
带上下限报警 |
|
|
代号 |
浮子材质 |
代号 |
本体材质 |
|
P |
不锈钢 |
P |
不锈钢 |
|
L |
防锈铝 |
L |
防锈铝 |
|
T |
钛 |
T |
钛 |
|
S |
PVC塑料 |
S |
PVC塑料 |
|
F |
氟塑包裹 |
F |
氟塑管 |
|
|
|
PF |
内衬四氟 |
|
|
|
PP |
内衬丙烯 |
|
|
|
PE |
内衬乙烯 |
|
|
代 号 |
待标明的数据 |
|
B1 |
标注法兰标准、通径、压力等级 |
|
B2 |
标注实际操作温度 |
|
B3 |
标注实际操作压力 |
|
B4 |
标注测量介质的密度 |
|
B5 |
标注订货长度，或提供法兰间距 |
四、选型规范
|
顶装式磁翻板液位计 |
侧装式磁翻板液位计 |
 |
 |
|
产品名称 |
磁翻板液位计 |
测量范围 |
150-15000MM |
|
介质温度 |
-80℃~450℃ |
介质压力 |
1.6-16MPA |
|
安装方式 |
侧装/顶装(可选） |
标准法兰 |
DN20/DN25（可选） |
备注：选型应根据现场实际工况来确定，不同的工况选型是不一样的，选型示例：型号UHZ-C、侧装式、介质酒精、材质304、不带显示、带远传、量程0~1500mm、温度180℃、法兰DN25、（如果是化工企业“必须”做成防爆型）
五、安装使用和维护
1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装必须垂直，***偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。
3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。
4、液位计护导管和主体导管必须保持垂直
5、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。
