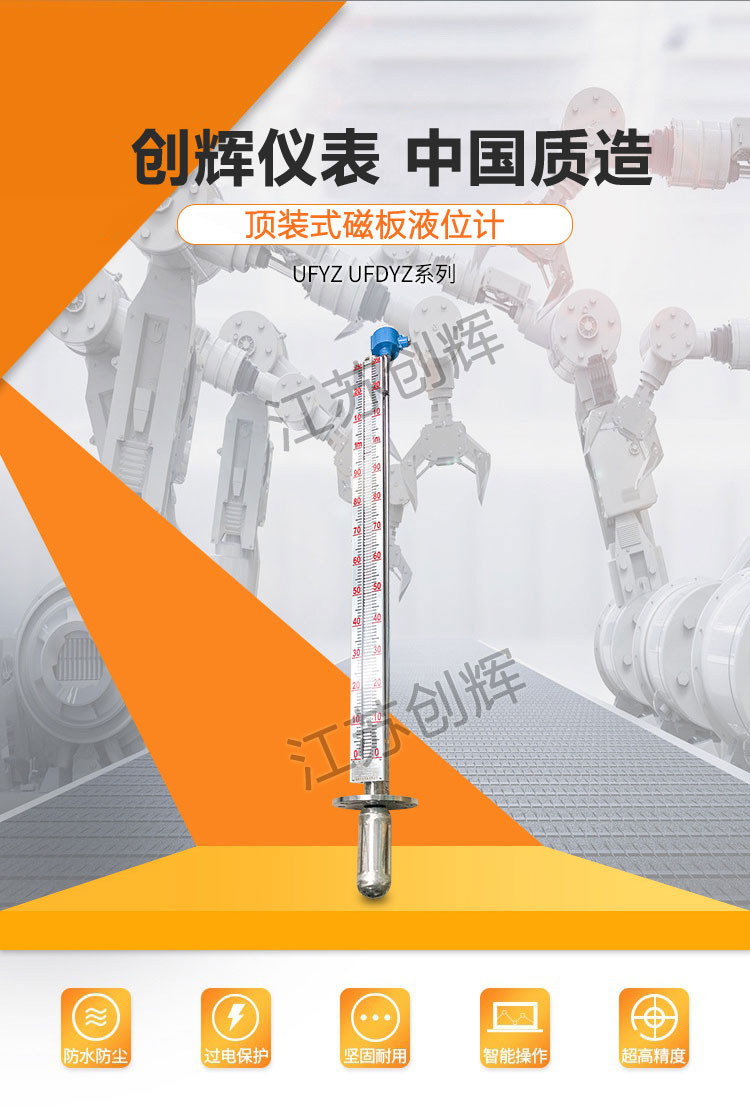

顶装磁翻板液位计是基本型与远传变送器两部分的组合即可实现信号远传、液位报警及控制功能。CH-UHZ型磁翻板液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其**应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
产品特点:
适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
指示新颖，读数直观、醒目，可根据用户方便改变观察角度。
测量范围大，不受储罐高度限制。
指示机构与被测介质全隔离，因而密封好，可靠性高，使用安全。
耐高温，可采用不褪色陶瓷翻柱。
结构简单，安装方便，维护费低。
二、技术参数
1、本体材质：304 、316 、316L、 PP塑料
2、介质密度：0.49～1.99（g/cm3）
3、介质粘度： ≤0.019Pa.S
4、测量精度：±10mm
5、防护等级：IP65
6、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
7、传输方式：4-20ma。
三、产品选型
|
CH-UHZ |
磁翻板液位计 |
|
代 号 |
显示方式 |
|
|
就地显示 |
|
|
就地显示+4～20mA远传 |
|
|
代号 |
安装方式 |
|
C |
侧装式 |
|
D |
顶装式 |
|
|
代号 |
类型 |
|
无 |
基型 |
|
W |
保温型 |
|
J |
防腐型 |
|
S |
防霜型 |
|
Z |
保温防腐型 |
|
Y |
顶装防腐型 |
|
|
代号 |
报警控制 |
|
0 |
无报警 |
|
1 |
带上限报警 |
|
2 |
带下限报警 |
|
3 |
带上下限报警 |
|
|
代号 |
浮子材质 |
代号 |
本体材质 |
|
P |
不锈钢 |
P |
不锈钢 |
|
L |
防锈铝 |
L |
防锈铝 |
|
T |
钛 |
T |
钛 |
|
S |
PVC塑料 |
S |
PVC塑料 |
|
F |
氟塑包裹 |
F |
氟塑管 |
|
|
|
PF |
内衬四氟 |
|
|
|
PP |
内衬丙烯 |
|
|
|
PE |
内衬乙烯 |
|
|
代 号 |
待标明的数据 |
|
B1 |
标注法兰标准、通径、压力等级 |
|
B2 |
标注实际操作温度 |
|
B3 |
标注实际操作压力 |
|
B4 |
标注测量介质的密度 |
|
B5 |
标注订货长度，或提供法兰间距 |
四、选型规范
|
顶装式磁翻板液位计 |
侧装式磁翻板液位计 |
 |
 |
|
产品名称 |
磁翻板液位计 |
测量范围 |
150-15000MM |
|
介质温度 |
-80℃~450℃ |
介质压力 |
1.6-16MPA |
|
安装方式 |
侧装/顶装(可选） |
标准法兰 |
DN20/DN25（可选） |
备注：选型应根据现场实际工况来确定，不同的工况选型是不一样的，选型示例：型号UHZ-C、侧装式、介质酒精、材质304、不带显示、带远传、量程0~1500mm、温度180℃、法兰DN25、（如果是化工企业“必须”做成防爆型）
五、安装使用和维护
1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装必须垂直，***偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。
3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。
4、液位计护导管和主体导管必须保持垂直
5、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。
