便携式超声波流量计安装注意事项

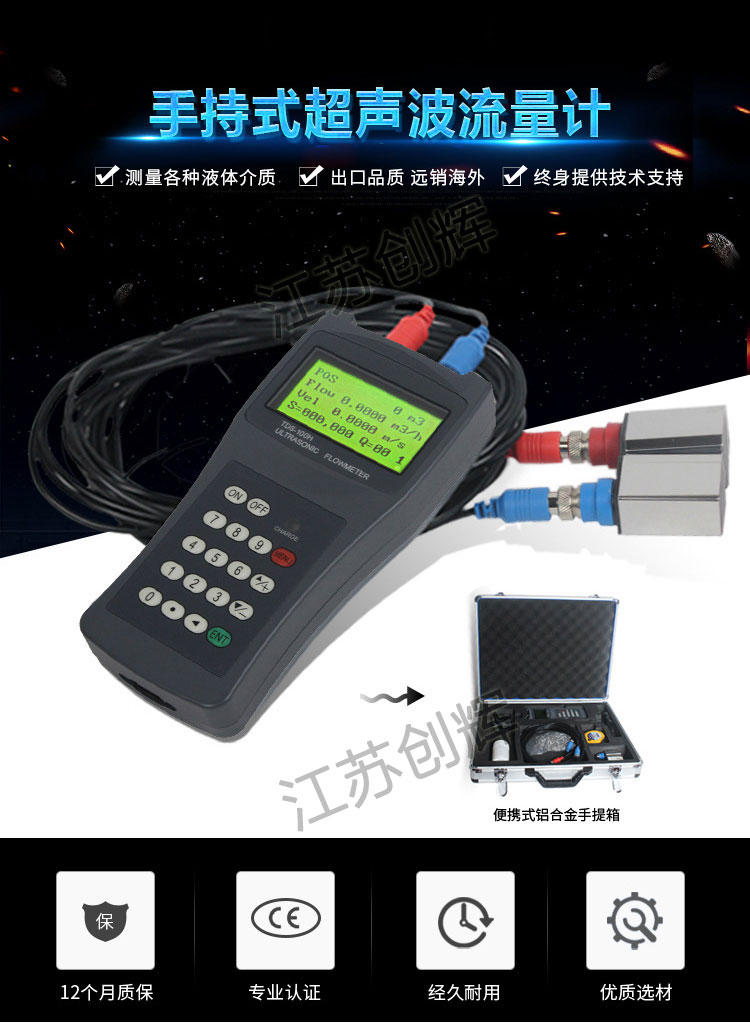

　　CH-CSBBX便携式超声波流量计工作时，高频脉冲声波由换能器(探头)发出，遇被测物体(水面)表面被反射，折回的反射回波被同一换能器(探头)接收，转换成电信号。脉冲发送和接收之间的时间(声波的运动时间)与换能器到物体表面的距离成正比，声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示:S= CⅩT/2

　　安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后，超声波变送器就无法测量液位了，所以在确定超声波液位计的量程时，必须留出50公分的余量，安装时，变送器探头必须高出液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

二、产品特点

1、稳定性好，精度高

线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%

2、测量范围广，三种探头可选

选用不同型号的传感器,可实现口径 DN15 ～ DN6000mm 管道流量的测量测量流速范围可达-32m/s---+32m/s

3、内置打印机

既可实现即时屏幕打印,还可以定时打印提前设定的多达20余项的测量结果。

4、内置镍氢电池，可充电工作

内置大容量镍氢充电电池 ,可支持流量计连续工作20小时以上

5、内置数据记录器

可将提前设定的多达20余项的测量结果上传至计算机或联网通讯

6、支持中英文菜单

不同版本的流量计，可支持中文或英文菜单

7、可靠性高

采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高

8、抗干扰能力强

采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源

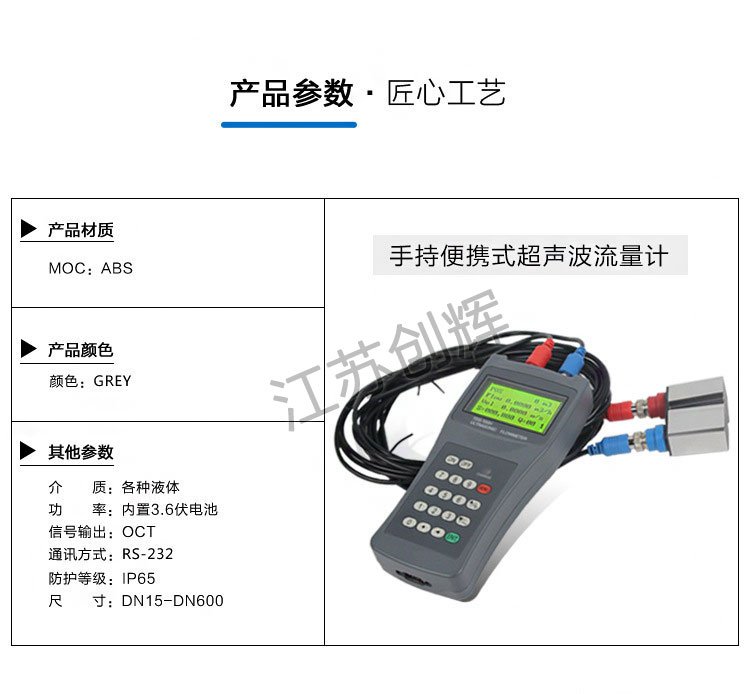

三、产品参数

类别参数

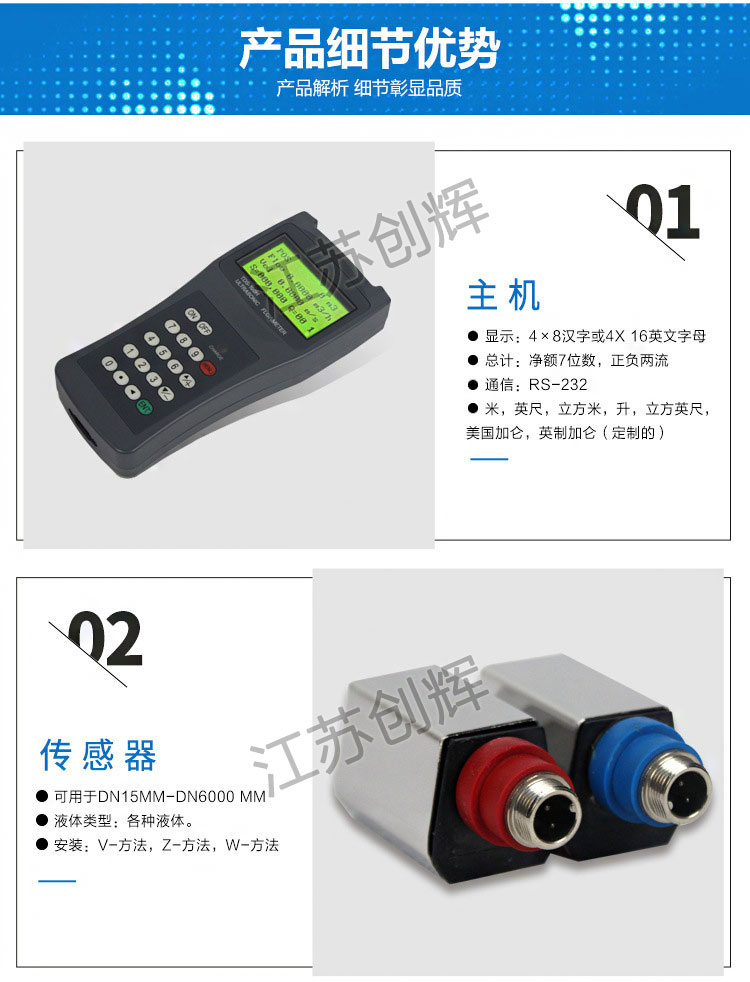

主机	原理	超声波时差原理，4 字节IEEE754 浮点运算
	精度	流量：优于±1%
	显示	可连接2×10背光型汉字或者2×20字符西文型液晶显示器，支持中、英、意三种语言
	信号输出	1路4~20mA电流输出，阻抗0-1K，精度0.1%
		1路OCT脉冲输出（脉冲宽度6-1000ms，默认200ms）
		1路继电器输出
	信号输入	3路4~20mA电流输入，精度0.1%，可采集温度、压力、液位等信号
	信号输入	可连接三线制PT100铂电阻，实现热量测量，
	数据接口	隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议
管道情况	管材	钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里
	管内径	15-6000mm
	直管段	传感器安装点***满足：上游10D，下游5D，距泵出口处30D（D 是指管径）
测量介质	种类	水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
	温度	标准探头：-30～90℃，高温探头：-30～160℃
	浊度	10000 ppm 且气泡含量小
	流速	0～±10 m/s
工作环境	温度	主机：-20～60℃，流量传感器：-30℃～160℃
工作环境	湿度	主机：85%RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后）
电源	8节内置1.2V容量为2000mAH的充电Ni-MH电池，每次充满电可持续工作20小时，选配4-20mA输出信号，可连续工作8小时。AC90~260V电源适配器，可实现不间断测量。
功耗	1.5W
