外夹式超声波流量计
外夹式超声波流量计
  • 产品名称

    外夹式超声波流量计

  • 产品分类

    超声波流量计

  • 公司名称

    江苏创辉自动化仪表有限公司

  • 免费热线

    15312307860

  • QQ报价

    点击咨询

一、产品概述
    CH-CSBWJ外夹式超声波流量计的升级产品,主板程序更稳定,修改了几个不稳定的菜单,传感器更改为整体浇注型,防护等级达到IP68,可以长期浸泡于水中工作。应用**、安装简单,无需破管、无需停水,使客户轻松实现灵活的管道流量测量。无需日常维护,长期提供可信、无飘移的测量。它采用了**的数字相关技术和智能自适应声波技术,使它的测量稳定性更加突出。同时,它使用的声聚焦专有技术,使产品在连续测量时的信号接收与品质上得到显著增强。

二、产品特点
1、稳定性好,精度高
线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%

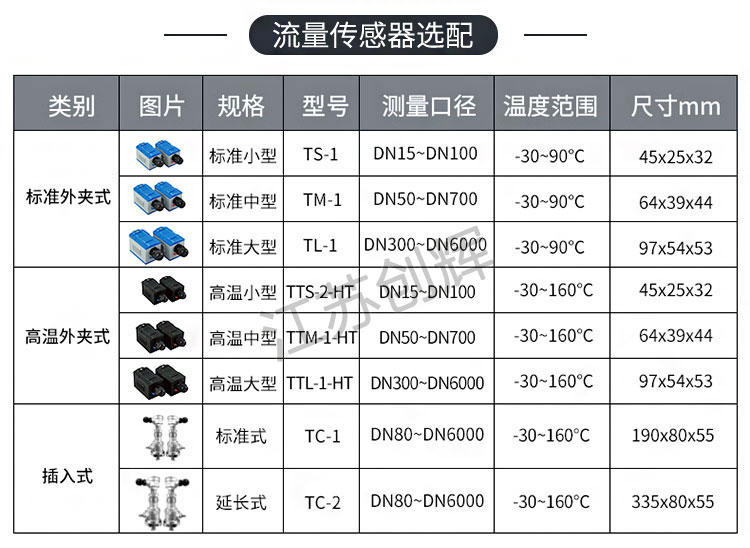

2、测量范围广,三种探头可选
选用不同型号的传感器,可实现口径 DN15 ~ DN6000mm 管道流量的测量
测量流速范围可达-32m/s~+32m/s
采用一体式结构,在测量点即可完成测量,符合绝大多数仪表的使用习惯,结构更合理;
3、防护等级高,性价比高
采用全灌胶防水工艺,防护等级IP68;体积小,具有防水、防爆(本安型)功能;
本地显示;可选配所有种类传感器;
可浸入水下2米工作
4、多重显示,操作方便简捷
一次表在测量点即可完成测量,一次表可循环显示累积流量、瞬时流量、流速等参数,二次表可中文显示100余项菜单
既可用磁性棒在一次表上浏览参数,出可通过二次表用中文进行参数再设定或显示,使用操作方便简捷
5、支持中英文菜单
不同版本的流量计,可支持中文或英文菜单
6、可靠性高
采用低电压、多脉冲发射电路,测量精度、使用寿命及可靠性大幅提高
7、抗干扰能力强
采用双平衡信号差分发射、接收电路,有效抵御变频器,电视塔、高压线等强干扰源
8、强大的自动记忆功能
自动记忆前64日、前64月、前5年的累计流量,自动记忆前64次来电和断电时间和流量,自动记忆前64日流量计的工作状态是否正常。
9、组网快捷,传输距离远
一次表与二次表(或计算机)之间采用RS-485总线通讯,采用普通电缆即可,传输距离可达1000米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。

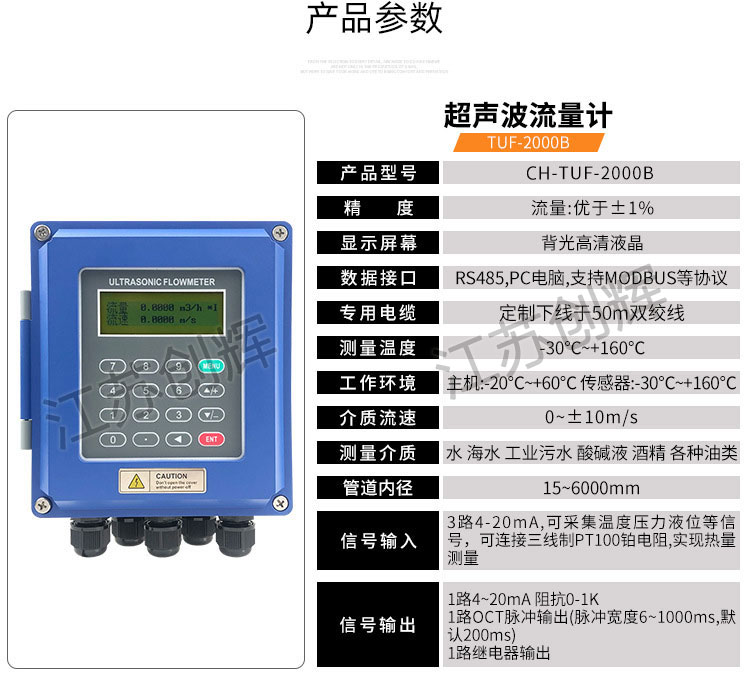

三、产品参数
  插入式超声波流量计 管段式超声波流量计 外夹式超声波流量计
管径范围(mm) DN80-4000 DN20-2000 DN20-4000
流速范围(m/s) 0.01~12
准确度(%) 单声道 双声道 三声道 单声道 双声道 三声道 1.5
1 1 0.5 1.0(校正0.5) 0.5 0.5
测量介质 饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质 金属(如碳钢、铸铁、不锈钢、铝等)非金属材质(如PVC,有机玻璃等)
管衬材质 玻璃钢、沙浆、橡胶等
信号输出 1、4-20mA:阻抗小于800Ω,光电隔离,准确度0.1%。
2、累计脉冲输出:光电隔离,无源开路输出,传输距离小于500m。
3、RS-485:光电隔离,波特率可选择,传输距离大于1.6Km.
4、打印机:RS-232串口模式。打印机为选配件。
5、M-BUS.
键  盘 2×8汉字键盘
显示器 2×10汉字显示或英文显示
测量功能 显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮 可存贮前720小时,前365天,前36个月和前十年的测量数据,包括瞬时流量、累计流量、断电时间等。
环境温度 转换器:-10~45℃(特殊环境请说明)
传感器:-40~+60℃(常温型)
        -40~+160℃(高温型)
传感器材质 不锈钢和陶瓷 不锈钢和普通碳钢 常温型为尼龙高温型为合金铝
传感器承压能力 管内部分压力小于4.5MPa DN20~700mm小于2.5MPa 与管道内压力无关建议不浸水工作
DN800~2000mm小于1.6MPa
传感器防护等级 IP68
转换器防护等级 壁挂式转换器:IP65  盘装式转换器:IP52  一体式转换器:IP67
防爆等级 EXdⅡBT6
传感器电缆长度 < 500m < 500m < 300m
传感器电缆型号 专用电缆SEYV-75-2(直径7mm),越短越好,减少干扰,也可以加长到300m若长要加粗电缆
工作电源 AC220V, DC12~36V 0.8A (可选)

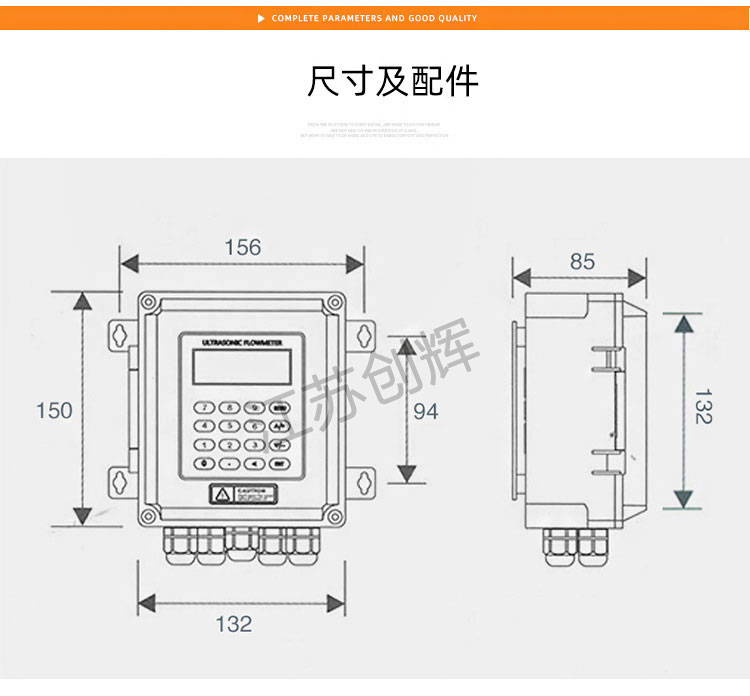

转换器外形尺寸  壁挂式:213×185×107mm 盘装式:160×80×250mm 一体式:185×140×100mm
传感器外形尺寸 220×ø20(杆部)×ø50(连接部)mm 见管段传感器数据表 60×40×35mm
转换器重量 壁挂式:1.2Kg  盘装式:0.8Kg  一体式:1.4Kg
传感器重量 0.7Kg/支 见管段传感器数据表 0.2Kg/支
热量测量功能 测量供热量、热损耗、入口温度、出口温度
