手持式超声波流量计
手持式超声波流量计
  • 产品名称

    手持式超声波流量计

  • 产品分类

    超声波流量计

  • 公司名称

    江苏创辉自动化仪表有限公司

  • 免费热线

    15312307860

  • QQ报价

    点击咨询

手持式超声波流量计原理

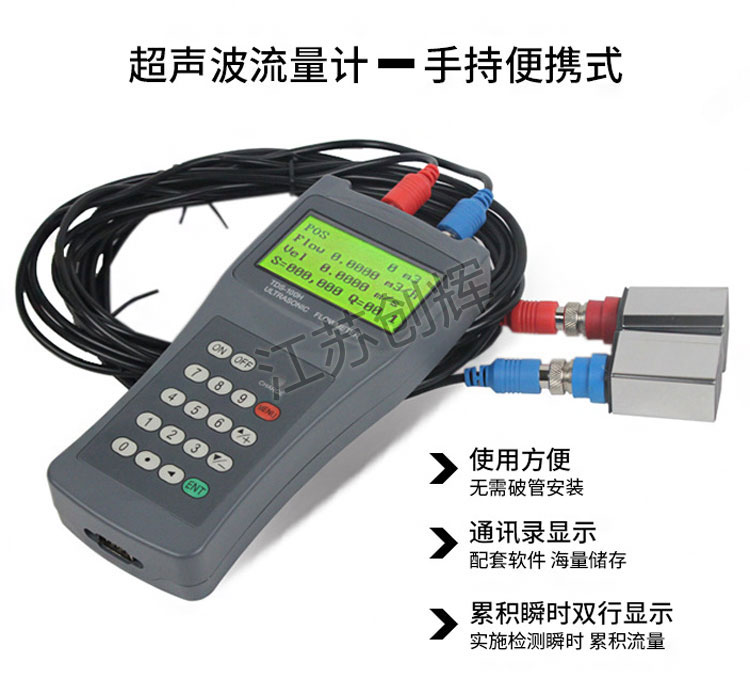

    CH-CSBSC手持式超声波流量计小巧、轻便,可随时随地进行流量测量,可充电电池及通用型电源的设计使您摆脱了电源限制。它采用了时差式原理和**的数字相关技术以及智能自适应声波技术,使它的测量稳定性更加突出。同时它采用了声聚焦专有技术,使它在连续测量时的信号接收与品质上得到显著增强。

二、产品特点
1、稳定性好,精度高
线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
2、内置镍氢充电电池
内置大容量镍氢充电电池 ,可支持流量计连续工作 12 小时以上
3、大屏幕液晶显示
可同时显示累积流量,瞬时流量,流速,工作状态等。
4、体积小巧,携带方便
体积:210×90×30mm,重量仅为0.5kg(主机)
5、非接触式测量
将带磁性的超声波流量计传感器吸附固定在管道外壁,即可完成流量测量
6、支持中英文菜单
不同版本的流量计,可支持中文或英文菜单
7、可靠性高
采用低电压、多脉冲发射电路,测量精度、使用寿命及可靠性大幅提高
8、抗干扰能力强
采用双平衡信号差分发射、接收电路,有效抵御变频器,电视塔、高压线等强干扰源
9、内置数据记录器
内置数据记录器,空间为24k字节,可以存储2000行的测量数据。

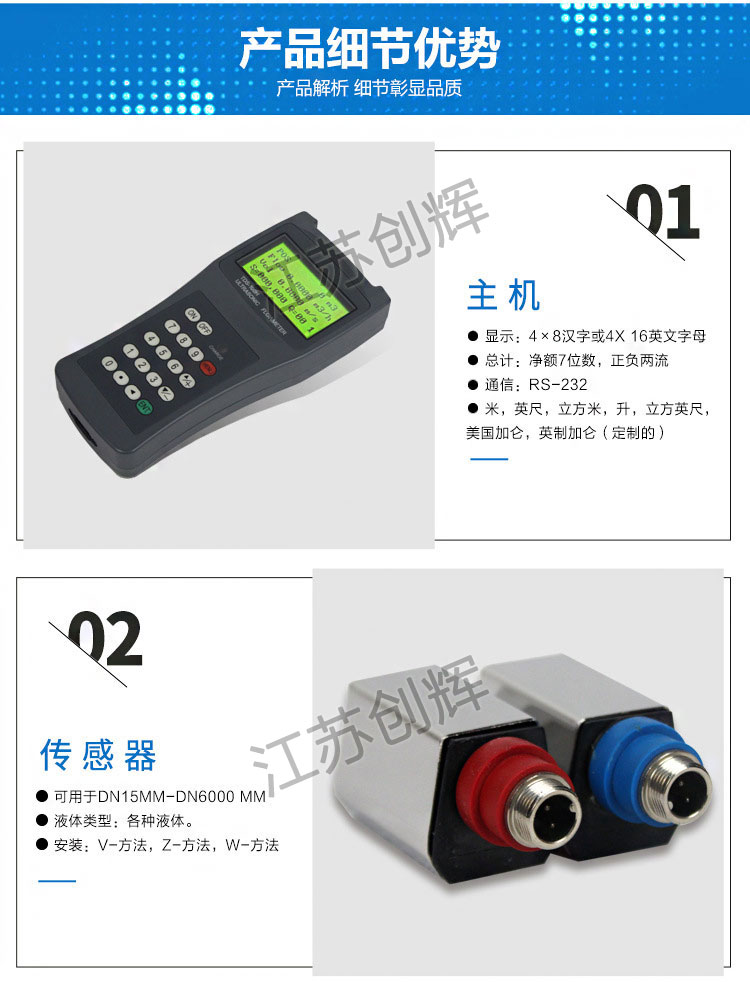

10、测量范围广,三种探头可选
选用不同型号的传感器,可实现口径DN20~DN6000mm管道流量的测量,测量流速范围可达-32m/s+32m/s

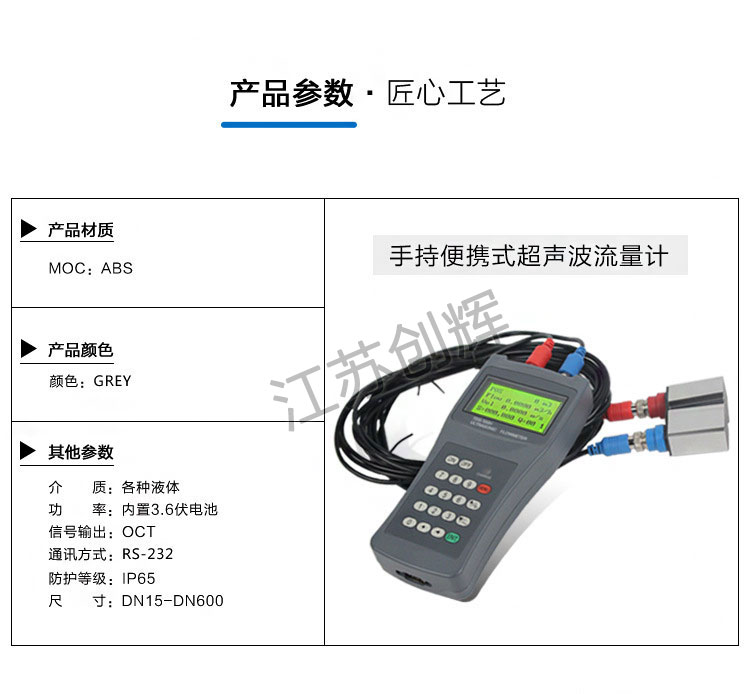

三、产品参数
  手持式超声波流量计 管段式超声波流量计 外加式超声波流量计
管径范围(mm) DN80-4000 DN20-2000 DN20-4000
流速范围(m/s) 0.01~12
准确度(%) 单声道 双声道 三声道 单声道 双声道 三声道 1.5
1 1 0.5 1.0(校正0.5) 0.5 0.5
测量介质 饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质 金属(如碳钢、铸铁、不锈钢、铝等)非金属材质(如PVC,有机玻璃等)
管衬材质 玻璃钢、沙浆、橡胶等
信号输出 1、4-20mA:阻抗小于800Ω,光电隔离,准确度0.1%。
2、累计脉冲输出:光电隔离,无源开路输出,传输距离小于500m。
3、RS-485:光电隔离,波特率可选择,传输距离大于1.6Km.
4、打印机:RS-232串口模式。打印机为选配件。
5、M-BUS.
键  盘 2×8汉字键盘
显示器 2×10汉字显示或英文显示
测量功能 显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮 可存贮前720小时,前365天,前36个月和前十年的测量数据,包括瞬时流量、累计流量、断电时间等。
环境温度 转换器:-10~45℃(特殊环境请说明)
传感器:-40~+60℃(常温型)
        -40~+160℃(高温型)
传感器材质 不锈钢和陶瓷 不锈钢和普通碳钢 常温型为尼龙高温型为合金铝
传感器承压能力 管内部分压力小于4.5MPa DN20~700mm小于2.5MPa 与管道内压力无关建议不浸水工作
DN800~2000mm小于1.6MPa
传感器防护等级 IP68
转换器防护等级 壁挂式转换器:IP65  盘装式转换器:IP52  一体式转换器:IP67
防爆等级 EXdⅡBT6
传感器电缆长度 < 500m < 500m < 300m
传感器电缆型号 专用电缆SEYV-75-2(直径7mm),越短越好,减少干扰,也可以加长到300m若长要加粗电缆
工作电源 AC220V, DC12~36V 0.8A (可选)
转换器外形尺寸  壁挂式:213×185×107mm 盘装式:160×80×250mm 一体式:185×140×100mm
传感器外形尺寸 220×ø20(杆部)×ø50(连接部)mm 见管段传感器数据表 60×40×35mm
转换器重量 壁挂式:1.2Kg  盘装式:0.8Kg  一体式:1.4Kg
传感器重量 0.7Kg/支 见管段传感器数据表 0.2Kg/支
热量测量功能 测量供热量、热损耗、入口温度、出口温度
